在材料科学领域，六方氮化硼正凭借其独特的物理特性成为研究热点。这种二维绝缘体材料以原子级薄层结构为基础，展现出约6电子伏特的宽禁带宽度，使其在电子器件领域具备显著应用潜力。其低能量损耗特性与快速开关能力相结合，特别是大开关窗口的设计，为构建高性能忆阻器提供了理想平台。实验数据显示，基于该材料的忆阻器在电压作用下能实现可重复的双极性非挥发性电阻转换，这种特性为低功耗、高密度存储需求的神经形态计算系统提供了关键技术支撑。

环境湿度对材料电阻转换行为的影响虽带来应用挑战，却也催生了新的研究方向。通过精密调控材料界面特性，研究人员已成功将其转化为高灵敏度湿度检测元件，实现环境湿度参数的精准捕捉。值得注意的是，在真空环境中该材料的电阻转换特性会受到抑制，这一发现为评估材料在不同应用场景下的稳定性提供了重要参考数据。

当前实际应用中仍需突破若干技术瓶颈。传统半导体芯片的高真空封装工艺可能影响器件性能，但通过优化封装技术或增设保护层可有效缓解该问题。针对材料对环境因素敏感的特性，科研团队正尝试通过界面修饰与复合材料设计提升其环境适应性。这些改进方向不仅拓展了材料的应用边界，也为解决稳定性难题提供了新思路。

随着研究不断深入，六方氮化硼在电子器件、智能传感及类脑计算等领域展现出广阔前景。尽管仍需攻克环境适应性和封装保护等技术难关，但其独特的物理特性已为下一代电子技术的发展开辟了全新路径。从基础特性研究到应用技术创新，这种二维材料正逐步展现出改变行业格局的潜力。

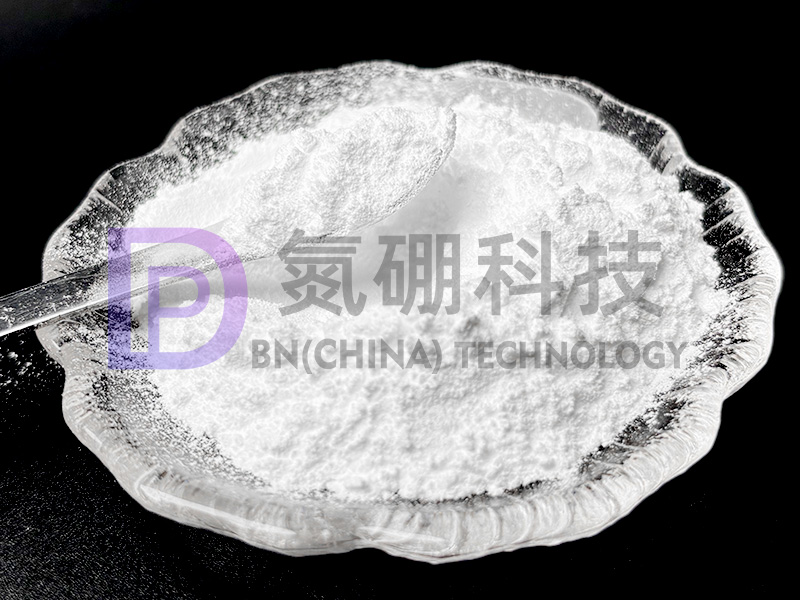

目前氮硼科技h-BN产品采用先进的连续煅烧设备合成，年产量达到了1000吨，产品性能稳定，批量供货能力强，成本优势突出。现有四种规格可供您选择：PBN700（纯度≥99.5%）、PBN500（纯度＞99%）、PBN300（纯度＞98%）、PBN100（纯度＞97%），四种产品的结晶粒度在1-5μm，粉体粒度D50 4μm-20μm之间均可提供。这四种规格产品已成功应用于氮化硼陶瓷、高温涂料、脱模剂、润滑剂、导热填料、高温绝缘材料等行业。
