六方氮化硼（h-BN）与石墨虽同为层状结构材料，但原子组成差异导致性能迥异。以下通过表格对比核心特性，并解析六方氮化硼在高端场景中的不可替代性。

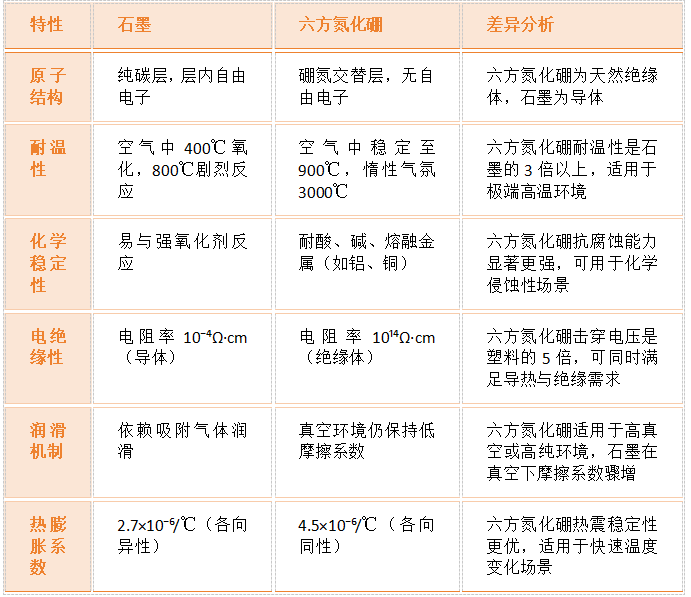

核心性能对比表

应用场景分化

石墨的传统领域

导电场景：电池导电剂、电磁屏蔽材料、石墨电极。

常温润滑：机械轴承、汽车刹车片（依赖大气环境）。

耐火材料：炼钢炉衬里、石墨坩埚（仅限低温氧化性环境）。

六方氮化硼的突破性应用

高温工业

铝合金压铸：模具涂层使寿命提升3倍，脱模效率提高40%（石墨高温氧化失效）。

金属提纯：镁合金精炼坩埚降低杂质至0.02%（石墨导致碳污染）。

电子封装

IGBT模块：导热绝缘填料解决散热与电气隔离矛盾（石墨导电引发短路风险）。

深紫外LED：基板使器件寿命达10万小时（氮化镓基板仅5万小时）。

航空航天

火箭喷嘴：隔热层承受极端热震（热膨胀系数仅为氧化铝的1/5，石墨易开裂）。

核工业

中子吸收体：硼元素含量可控，避免石墨的中子慢化干扰反应堆控制。

数据支撑的应用效能

陶瓷烧结：六方氮化硼承烧板使氧化铝陶瓷成品率从72%提升至95%（无反应污染且易剥离）。

半导体制造：芯片蚀刻部件耐等离子体侵蚀能力是石墨的10倍以上（12英寸晶圆产线关键材料）。

六方氮化硼通过结构创新解决了石墨在高温绝缘、化学稳定性、真空润滑等方面的固有缺陷。随着电子器件向高频高温演进，以及航空航天、核能等领域精密化需求增长，六方氮化硼正从特种材料向基础工业原料转型，其市场增长率连续5年超15%，成为先进制造的关键支撑。
